鋼材事業

鋼材事業にサーボプレスを導入しました!詳しくはこちらから!!

事業コンセプト

『金型ノウハウと高速複合加工を融合して、3レス加工で、金属部品の加工革命!』


技術商品の紹介

ハイパー複合加工

3レスで、金属部品の加工革命!

ハイパー複合加工

金型のノウハウ



高速複合加工技術

精密複合加工機



金型レス



部品レス



工程レス

タレパン金型の削減



部品点数の削減



プレス加工の削減


金型レス

タレットパンチ加工



複合加工



金型レスのメリット



リードタイムの短縮

品質向上

難しい形状のカットが可能

生産準備時間が減少

抜きバリレス

レーザー加工

金型でNC加工

標準型数の削減

NCT金型を
レーザー加工に

特殊金型不用


部品レス

特殊金型と複合加工のコラボレーションI:2部品を1部品に

従来の作り方

ハイパー複合加工

ラス網

スポット

窓ワク

こんな部品も、ハイパー複合加工で、一体化

ハイパー複合加工

更に、こんな部品も

窓アミとアミ枠も、一体成形

部品レスは、工程レス:溶接工程、仕上げ工程は不要!


工程レス

特殊金型と複合加工のコラボレーションII:2工程を1工程に

プレス加工の削減


プレス機



ハイパー複合加工

ベンダー加工の削減


ベンダー機



ハイパー複合加工



更に、こんな部品も

特殊金型のノウハウ&レーザー加工のコラボレーションで


鋼材事業案内

営業内容

板金加工及び鋼材加工・販売


営業品目

●複合加工部品 : 3.2mmまで
●レーザー加工部品 : 板厚19oまで
●コイルの委託加工
●鋼材の販売

>>設備一覧へ


板金加工

パンチ・レーザー複合機(トルンプ社製 TC6000L)
複合機設備写真 複合機設備写真

一回のクランプでパンチ、レーザー、成形が加工可能な最新鋭の複合加工機です。
素材供給には8段の材料ストッカーを装備し、シートマスターの吸着搬送機能により製品の回収も可能になり24時間運転にも対応、納期短縮に貢献します。


クリーンカット加工写真 ●クリーンカット加工
アシストガスに標準で窒素を使用しているため、通常の酸素を使用したレーザー加工と比較して切断面の酸化被膜がまったく無く美しく仕上がります。

バリレス加工写真 ●高速、高品質のバリレス加工
後工程に大きな影響を及ぼすバリ、ドロスの問題。
同基準機世界トップクラスの加工速度、加工精度を誇る加工機によりそれらは軽減されます。さらにVカットツール+レーザーにより後工程での糸面取り加工を集約できます。

複合加工機の加工技術写真 ●複合加工機の加工技術
少ないサン幅での反りを抑えた打抜き加工

複合加工機の加工技術写真 ●成形ツールによる次工程の集約、金型レス化

レーザー加工機 (アマダ製 FO3015)

加工機設備写真 板厚19ミリまでの切断が可能、6段の材料ストッカーを装備し複合機同様に24時間運転に対応します。

切削加工からレーザー加工への置換え写真 ●切削加工からレーザー加工への置換え
普通鋼板19ミリ厚までの切断が可能で、丸棒等から削り出していたフランジなど板材からの切り出しで工程の削減が可能です。

歯車写真 ●歯車
歯数、歯たけ等、形状をご指示ください。歯車作成ソフトにて加工いたします。

鋼材の委託加工及び販売

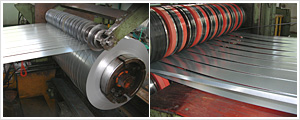

鋼材販売製品写真 コイルセンターとして機能している弊社は、大型レベラー、スリッターラインを有し、鋼材の販売、受託加工を行っております。
取扱品目/冷延鋼板、酸洗鋼板、高張力鋼板、表面処理鋼板
取扱メーカー/神戸製鋼、日新製鋼、東京製鐵

レベラー加工設備写真 ●レベラー加工
板厚0.4o〜2.3o
コイル幅 600o〜1250o
最小切断長さ 500o

レベラー加工製品写真 定尺、その他ご希望のサイズにカットいたします。
